Собери вариометр-альтиметр своими руками

AVIS-A1


  Доступен новый, более совершенный вариант AVIS-4


модуль для самостоятельной сборки цифрового вариометра-альтиметра.

См. AVIS-MA3 AVIS-SA3

  • Альтиметр -700… 9000 м, шаг 1 м
  • Вариометр -20 м/с … +20 м/с, шаг 0,1 м/с
  • Таймер времени полета (мах. 12 ч).
  • Термометр -20…+60 oС, шаг 0,1 oС
  • Запоминает параметры крайнего полета (продолжительность полета, max/min высота, max/min скороподъемность)
  • Более 100 часов работы от двух алкалайновых батарей ААА

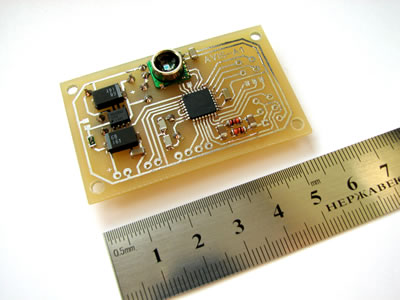

Описание

AVIS-A1– модуль для самостоятельной сборки простого цифрового барометрического вариометра -альтиметра. Требует подключения внешних элементов: три кнопки управления, пьезодинамик, дисплей (может поставляться с подключенным дисплеем), батареи питания с выключателем. Для реализации вариометра со звуковой сигнализацией достаточно подключить пьезодинамик и батареи питания с выключателем. Питание прибора 1,2…7,0 В. Для питания прибора рекомендуется применять две батареи АА или ААА по 1,5 В.

Параметры

  • Размеры печатной платы 57x34x12 мм
  • Расстояние между крепежными отверстиями 51x28 мм
  • Рабочая температура AVIS-A1 - 0…+50 oС
  • Один альтиметр. Диапазон высот -700… 9000 м
  • Цифровой вариометр. Диапазон скороподъемности -20 м/с … +20 м/с
  • Звуковая сигнализация вариометра
  • Сигнализация разряда батарей
  • Программная настройка контрастности дисплея

Применение

  • Носимый вариометр со звуковой сигнализацией для пилотов СЛА
  • Носимый вариометр-альтиметр с дисплеем для пилотов СЛА
  • Встроенный в приборную панель СЛА вариометр-альтиметр
  • Носимый альтиметр для туристов

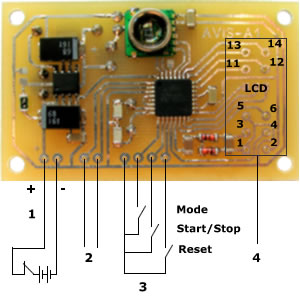

Назначение выводов

1 – Питание прибора
2 – Пьезодинамик
3 – Кнопки управления
4 – Дисплей. Цифрами обозначены соответствующие выводы на LCD

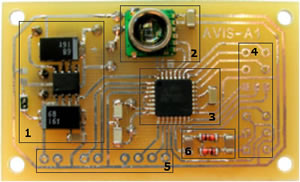

Структура модуля

1 - DC/DC преобразователь напряжения, гарантирующий максимально эффективное использование батарей питания
2 – Датчик давления
3 – Контроллер
4 – Контакты подключения дисплея
5 – Контакты подключения внешних элементов и питания
6 – Схема управления контрастностью дисплея

Требования к внешним элементам

Кнопки

Допускается использование любых типов кнопок с нормально разомкнутыми контактами, с сопротивлением не более 1 кОм в замкнутом состоянии. Это могут быть контактные кнопки, пленочная клавиатура, и т.д.

Дисплей


Символьный (знакосинтезирующий) дисплей на базе контроллера S6B0066U с разрешением 16 символов в 2 строки. Например: WH1602A-YGH-CTK.
Размеры LCD модуля, мм: 84.0 x 44.0
размер видимой области, мм: 66.0 x 16.0
(диагональ: 2.7 ? = 6.8 см)
размер точки, мм: 0.55 x 0.65
размер символа, мм: 5,55 x 2.95

Динамик


В качестве звукового излучателя используется пьезодинамик. Не применяйте другие типы звуковых излучателей, это может привести к выходу со строя контроллера. При необходимости применять другие типы звуковых излучателей обратитесь за консультацией к разработчику модуля.

Поверхность пьезодинамика должна крепиться к поверхности корпуса или любой другой поверхности. Только в этом случае можно обеспечить достаточную громкость звучания.

Элементы питания

Прибор питается от двух батарей АА или ААА по 1,5 В. Можно применять аккумуляторы никель-кадмиевые (NiCd), никель-металл-гидридные (NiMH) (1,2 В). Возможно применение одной батареи 1,5 В, однако это резко снижает эффективность использования батареи и сокращает время работы прибора до замены элементов питания. От двух батарей прибор будет работать более чем в 2 раза дольше, нежели от одной. Работа прибора гарантируется при питании не менее 1.1 В.

При снижении напряжения питания ниже 1.25 В на дисплее отобразится символ, сигнализирующий о разряде батарей. При этом прибор будет работать еще некоторое время. При питании от двух алкалайновых батарей это время составляет не менее 10 часов. Сигналом снижения заряда батарей ниже допустимого уровня является снижение контрастности изображения дисплея.

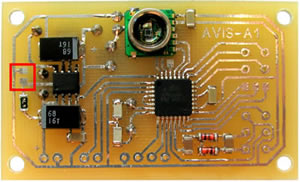

При необходимости можно установить другое напряжение, сигнализирующее о разряде батареи. Для этого нужно впаять дополнительный резистор (см. рис.).

Резистор рассчитывается по следующей формуле: R = R1/(VLBI/Vref - 1)

Где:
VLBI –напряжение батареи, при котором должен сработать сигнал разряда батареи
R1 – сопротивление резистора R1 = 470 кОм
Vref = 1.25 В


Не рекомендуется допускать полного разряда батарей, нестабильного питания прибора или нечеткого включения питания. При нестабильном питании в энергонезависимую память контроллера могут быть сохранены случайные числа. Это не испортит прибор, но сотрет параметры крайнего полета и настройки прибора.

Работа прибора

Через несколько секунд после включения питания, прозвучит короткий звуковой сигнал, и отобразятся показания на дисплее.

При нажатии кнопки «Reset» показания высоты устанавливаются в «0». При необходимости можно установить произвольную высоту (см. таблицу Режимы отображения информации и настроек, Режим 2)

При нажатии кнопки «Start/Stop» Запускается/Останавливается/Сбрасывается таймер отсчета времени полета. Таймер также стартует автоматически при скороподъемности выше 1 м/с. При запущенном таймере (режим «полёт») отображается соответствующий символ в виде часов. Таймер останавливается только кнопкой «Start/Stop». После остановки таймера параметры полета сохраняются в память.

Кнопкой «Mode» выполняется переключение между режимами отображения информации и настроек. В режиме «полёт» (время полета запущено) переключение между режимами и изменение настроек недоступны.

Режимы отображения информации и настроек

Переключение между режимами выполняется кнопкой «Mode» при остановленном таймере.

Режим 1
Отображение данных: Высота, время полета,
скороподъемность, температура воздуха.
Кнопка «Mode» - переключение к следующему режиму
Кнопка «Start/Stop» - Запуск/Остановка/Сброс таймер отсчета времени полета Кнопка «Reset» - установка показания высоты в «0»
Режим 2
Установка высоты
Кнопка «Mode» - переключение к следующему режиму
Кнопка «Start/Stop» - увеличение
Кнопка «Reset» - уменьшение

Режим 3
Настройка звука
Кнопка «Mode» - переключение к следующему режиму
Кнопка «Start/Stop» - включить
Кнопка «Reset» - выключить

Режим 4
Регулировка контрастности дисплея
Кнопка «Mode» - переключение к следующему режиму
Кнопка «Start/Stop» - увеличение
Кнопка «Reset» - уменьшение

Режим 5
Отображение длительности крайнего полета
Кнопка «Mode» - переключение к следующему режиму

Режим 6
Отображение максимальной/минимальной высоты крайнего полета
Кнопка «Mode» - переключение к следующему режиму

Режим 7
Отображение максимальной/минимальной скороподъемности крайнего полета
Кнопка «Mode» - переключение к следующему режиму


Специальные символы

Батарея разряжена
Таймер отсчета времени полета запущен
(режим «полёт»)
Набор высоты
Снижение
Режим настроек

Звуковая сигнализация вариометра работает при скороподъемности выше +0,2 м/с и снижении более -2м/с.

Предельные параметры

Параметр MIN MAX
Напряжение питания 1.1 7.0 В
Потребляемый ток при питании 3 В (c подключенным LCD) 4.8 5.5 мА
Рабочая температура AVIS-A1 0 +50 oС
Температура хранения -20 +60 oС
Измеряемая высота -700 9000 М
Измеряемая cкороподъемность -20 +20 м/с

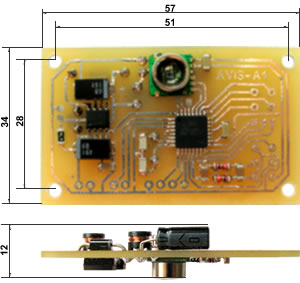

Размеры платы

AVIS-A1 Размеры платы

Комплектация

  • Плата модуля
  • Дисплей (опционально)
  • Пьезодинамик (опционально)

Внимание! Корпус, кнопки, держатели батарей в комплект не входят.

Примечания

После включения прибора некоторое время (около минуты) могут наблюдаться скачки показаний высоты порядка + - 2 метра. При резкой смене температур, например, при извлечении прибора из автомобиля также могут быть заметны колебания показаний высоты. Поэтому рекомендуется включить прибор заранее и дать ему «прогреться» несколько минут.

Вы должны понимать, что высота вычисляется исходя из показаний атмосферного давления. Само по себе атмосферное давление не постоянно. При смене погодных условий оно изменяется, вследствие чего и изменяются показания высоты. При прохождении фронта изменения показаний высоты могут достигать 30 метров. Если Вы выполняете длительный полет в погодных условиях, при которых возможно изменение атмосферного давления, учитывайте тот факт, что показания барометрического альтиметра могут иметь погрешность.

Не допускайте попадания влаги, грязи, пыли во внутрь датчика давления. Не герметизируйте датчик давления, не вскрывайте лаком и другими защитными препаратами, для нормальной работы требуется свободный доступ атмосферного воздуха. В вычислениях используется температура окружающей среды. Поэтому не располагайте датчик вблизи теплых или холодных объектов.

Поверхность пьезодинамика должна крепиться к поверхности корпуса или любой другой поверхности. Только в этом случае можно обеспечить достаточную громкость звучания.

По техническим вопросам, вопросам приобретения обращайтесь:

39623, а/я 18, Кременчуг, Украина.
avp@avispro.com.ua
http://www.avispro.com.ua/
+38 067 3044643



Скачать документацию по AVIS-A1 в PDF формате

Скачать документацию по AVIS-A1 в PDF формате
