Собери вариометр-альтиметр своими руками (AVIS-A2)

AVIS-A2


  Доступен новый, более совершенный вариант AVIS-4


модуль цифрового вариометра-альтиметра.

См. AVIS-MA3 AVIS-SA3

  • Альтиметр -700… 9000 м, шаг 1 м
  • Вариометр -20 м/с … +20 м/с, шаг 0,1 м/с
  • Таймер времени полета (мах. 12 ч)
  • Термометр -20…+60 oС
  • Запоминает параметры крайнего полета (продолжительность полета, max/min высота, max/min скороподъемность)
  • Более 100 часов работы от двух алкалайновых батарей ААА

Описание

AVIS-A2– модуль для самостоятельной сборки простого цифрового барометрическоговариометра - альтиметра. Требует подключения внешних элементов: три кнопки управления,звуковой излучатель, батареи питания с выключателем. Питание прибора 1,2…7,0 В.Для питания прибора рекомендуется применять две батареи АА или ААА номинальным напряжением 1,5 В.

Параметры

  • Размеры модуля 56x32x16 мм
  • Расстояние между крепежными отверстиями 31,2x30 мм
  • Рабочая температура -20…+50 oС
  • Один альтиметр. Диапазон высот -700… 9000 м
  • Цифровой вариометр. Диапазон скороподъемности -20 м/с … +20 м/с
  • Звуковая сигнализация вариометра
  • Сигнализация разряда батарей
  • Программная настройка контрастности дисплея

Применение

  • Носимый вариометр со звуковой сигнализацией для пилотов СЛА
  • Носимый вариометр-альтиметр с дисплеем для пилотов СЛА
  • Встроенный в приборную панель СЛА вариометр-альтиметр
  • Носимый альтиметр для туристов

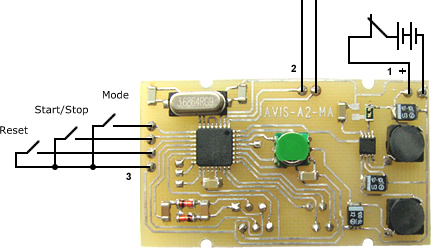

Назначение выводов

1 – Питание прибора
2 – Пьезодинамик
3 – Кнопки управления

Структура модуля

1 - DC/DC преобразователь напряжения, гарантирующий максимально эффективное использование батарей питания
2 – Датчик давления
3 – Микроконтроллер
4 – Контакты подключения кнопок
5 – Контакты для подключения звукового излучателя
6 – Схема управления контрастностью дисплея

Требования к внешним элементам

Кнопки

Допускается использование любых типов кнопок с нормально разомкнутыми контактами, с сопротивлением не более 5 кОм в замкнутом состоянии. Это могут быть контактные кнопки, пленочная клавиатура, и т.д.

Динамик

В качестве звукового излучателя используется пьезодинамик.Поверхность пьезодинамика должна крепиться к поверхности корпуса или любой другой поверхности. Только в этом случае можно обеспечить достаточную громкость звучания.

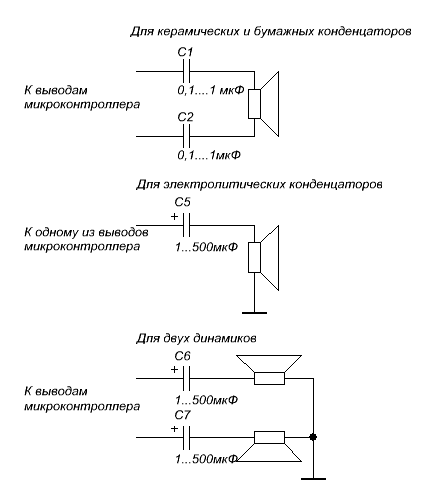

Если громкость пьезодинамика недостаточна, можно применять динамические головки или наушники. Включать их следует по одной из нижеприведенных схем. Емкость конденсатором может быть различной в зависимости от типа динамической головки и необходимой громкости звучания.

ВНИМАНИЕ! Не подключайте обычный динамик напрямую к выводам микроконтроллера.

Элементы питания

Прибор питается от двух батарей АА или ААА напряжением 1,5 В. Можно применять аккумуляторы никель-кадмиевые (NiCd), никель-металл-гидридные (NiMH) (1,2 В). Однако следует учитывать, что аккумуляторы имеют ток саморазряда и при длительном хранении могут терять заряд. Возможно применение одной батареи 1,5 В, однако это резко снижает эффективность использования батареи и сокращает время работы прибора до замены элементов питания. От двух батарей прибор будет работать более чем в 2 раза дольше, нежели от одной. Работа прибора гарантируется при питании не менее 1.1 В.

При снижении напряжения питания ниже 1.25 В на дисплее отобразится символ, сигнализирующий о разряде батарей. При этом прибор будет работать еще некоторое время. При питании от двух алкалайновых батарей это время составляет не менее 10 часов. Сигналом снижения заряда батарей ниже допустимого уровня является снижение контрастности изображения дисплея.

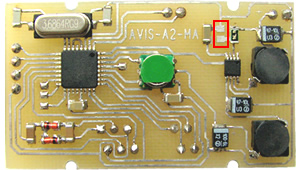

При необходимости можно установить другое пороговое напряжение, для срабатывания сигнализации о разряде батареи. Для этого нужно впаять дополнительный резистор (см. рис. 4).

Резистор рассчитывается по следующей формуле: R = R1/(VLBI/Vref - 1)

Где:
VLBI –напряжение батареи, при котором должен сработать сигнал разряда батареи
R1 – сопротивление резистора R1 = 470 кОм
Vref = 1.25 В


Не рекомендуется допускать полного разряда батарей, нестабильного питания прибора или нечеткого включения питания. При нестабильном питании в энергонезависимую память контроллера могут быть сохранены случайные числа. Это не испортит прибор, но сотрет параметры крайнего полета и настройки прибора.

Работа прибора

Через несколько секунд после включения питания, прозвучит короткий звуковой сигнал (если звук не отключен в настройках), и отобразятся показания на дисплее.

При нажатии кнопки «Reset» показания высоты устанавливаются в «0». При необходимости можно установить произвольную высоту (см. таблицу Режимы отображения информации и настроек, Режим 2)

При нажатии кнопки «Start/Stop» Запускается/Останавливается/Сбрасывается таймер отсчета времени полета. Таймер также стартует автоматически при скороподъемности выше 1 м/с. При запущенном таймере (режим «полёт») мигает двоеточие на таймере времени полета. Таймер останавливается только кнопкой «Start/Stop». После остановки таймера параметры полета сохраняются в память.

Кнопкой «Mode» выполняется переключение между режимами отображения информации и настроек. В режиме «полёт» (время полета запущено) переключение между режимами и изменение настроек недоступны.

Режимы отображения информации и настроек

Переключение между режимами выполняется кнопкой «Mode» при остановленном таймере.

Режим 1
Отображение данных: Высота, время полета,
скороподъемность, температура воздуха.
Кнопка «Mode» - переключение к следующему режиму
Кнопка «Start/Stop» - Запуск/Остановка/Сброс таймер отсчета времени полета Кнопка «Reset» - установка показания высоты в «0»
Режим 2
Установка высоты
Кнопка «Mode» - переключение к следующему режиму
Кнопка «Start/Stop» - увеличение
Кнопка «Reset» - уменьшение
Режим 3
Настройка звука
Кнопка «Mode» - переключение к следующему режиму
Кнопка «Start/Stop» - включить
Кнопка «Reset» - выключить
Режим 4
Регулировка контрастности дисплея
Кнопка «Mode» - переключение к следующему режимуКнопка «Start/Stop» - увеличение
Кнопка «Reset» - уменьшение
Режим 5
Отображение длительности крайнего полета
Кнопка «Mode» - переключение к следующему режиму
Режим 6
Отображение максимальной/минимальной высоты крайнего полета
Кнопка «Mode» - переключение к следующему режиму
Режим 7
Отображение максимальной/минимальной скороподъемности крайнего полета
Кнопка «Mode» - переключение к следующему режиму

Специальные символы

Батарея разряжена
Таймер отсчета времени полета запущен. Мигающее двоеточие.
(режим «полёт»)
Набор высоты
Снижение
Режим настроек
Значение может быть изменено кнопками «Start/Stop», «Reset»

Звуковая сигнализация вариометра работает при скороподъемности выше +0,3 м/с и снижении более -2м/с. При положительной скороподъемности звук прерывистый. Частота звука и интервал изменяется в зависимости от величины скороподъемности. При снижении более 2 м/с звук монотонный непрерывный.

Предельные параметры

Параметр MIN MAX
Напряжение питания 1.1 7.0 В
Потребляемый ток при питании 3 В (c подключенным LCD) 4.0 5.0 мА
Рабочая температура AVIS-A2 -20 +50 oС
Температура хранения -30 +60 oС
Измеряемая высота -700 9000 М
Измеряемая cкороподъемность -20 +20 м/с

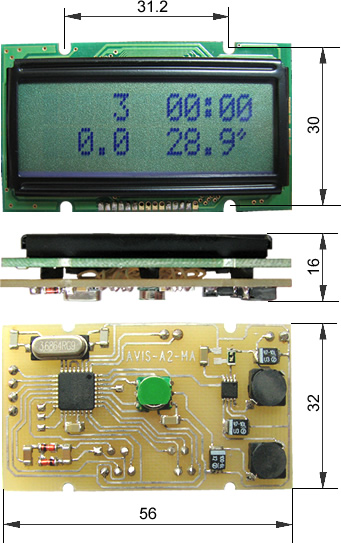

Размеры платы

AVIS-A2 Размеры платы

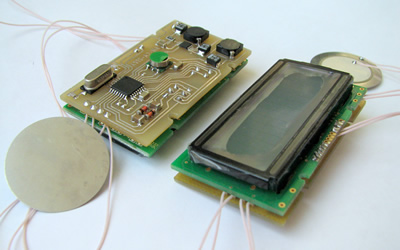

Комплектация

  • Рабочий модуль с подключенным дисплеем
  • Пьезодинамик подключен

Внимание! Корпус, кнопки, держатели батарей в комплект не входят.

Примечания

После включения прибора некоторое время (около минуты) могут наблюдаться скачки показаний высоты порядка + - 2 метра. При резкой смене температур, например, при извлечении прибора из автомобиля также могут быть заметны колебания показаний высоты. Поэтому рекомендуется включить прибор заранее и дать ему «прогреться» несколько минут.

Вы должны понимать, что высота вычисляется исходя из показаний атмосферного давления. Само по себе атмосферное давление не постоянно. При смене погодных условий оно изменяется, вследствие чего и изменяются показания высоты. При прохождении фронта изменения показаний высоты могут достигать 30 метров. Если Вы выполняете длительный полет в погодных условиях, при которых возможно изменение атмосферного давления, учитывайте тот факт, что показания барометрического альтиметра могут иметь погрешность.

Не допускайте попадания влаги, грязи, пыли во внутрь датчика давления. Не герметизируйте датчик давления, не вскрывайте лаком и другими защитными препаратами, для нормальной работы требуется свободный доступ атмосферного воздуха. В вычислениях используется температура окружающей среды. Поэтому не располагайте датчик вблизи теплых или холодных объектов.

Поверхность пьезодинамика должна крепиться к поверхности корпуса или любой другой поверхности. Только в этом случае можно обеспечить достаточную громкость звучания.
